【行业应用】为什么说DF凸缘型凸轮分割器更适合作为转盘驱动装置?

在日常的多工位转盘类自动化设备中,使用最为广泛的间歇驱动装置便是凸轮分割器,凸轮分割器因其精密的间歇运动,实现了许多领域的多工位转盘圆周式连续作业,在大六系列分割器中,其中DF凸缘型分割器采用最为广泛,为什么旋转盘需要搭配DF凸缘型凸轮分割器呢?龙璟机电今天为您详细讲解:



首先:从自动化机械及转盘自身方面来看,做圆周中心旋转的转盘直径比较大,并且多为金属材料,本身重量较大,在转盘循环进行运动停止的过程中会有较大的惯性,因此,需要的凸轮分割器需要具备较大轴向及径向的承载能力。

 多工位转盘常用有4、6、8、10、12等工位设置,工位数越多,对分割器的精度要求越大;而DF凸缘型分割器角度精确级别为15”,并具备优异的精度保持!

在前面<凸轮分割器与圆盘链接方式的深度分析>一文中,,我们提过转盘相对分割器来说,尺寸往往是凸轮分割器的几倍,从机械设计的角度讲,大尺寸圆盘链接的凸轮分割器输出轴必须是法兰面或者大孔径中空轴,以保证设备的运行精度,减少角度误差!

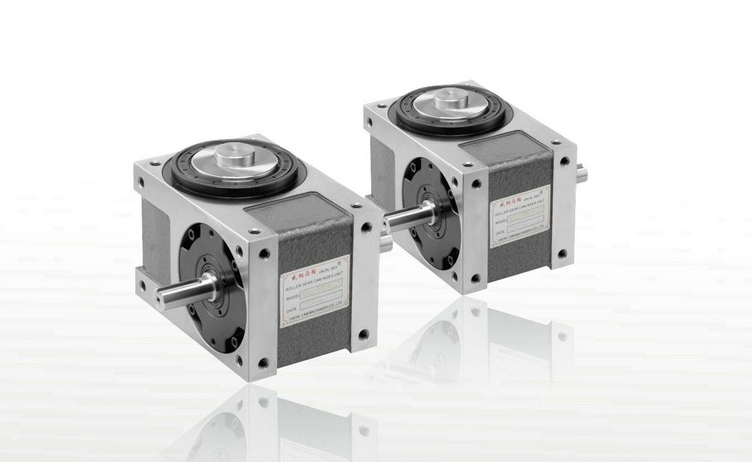

 DF凸缘型分割器

DF凸缘型分割器

其次,我们再看DF凸缘型分割器的性能:

1、DF凸缘型分割器具有重负荷特性,可承受较大之垂直径向或轴向压力;

2、DF凸缘型分割器输出轴为面盘式设计,有凸缘中心,盘麵螺孔,定位、锁孔,固定面宽大,大大提高了平面度及稳固性,更具坚实平稳。

3、DF凸缘型分割器精度高者可达≤± 15 〃无论在分割区,还是静止区,都有准确的定位,完全不需要额外的锁紧装置,可实现任意确定的动静比和分割数。



因此,由此可见,DF 凸缘型凸轮分割器作为转盘驱动并非偶然,一定程度上来说,DF凸缘型就是为自动化转盘而设计的,DF凸缘型分割器在各类盘式加工机械随处可见!
